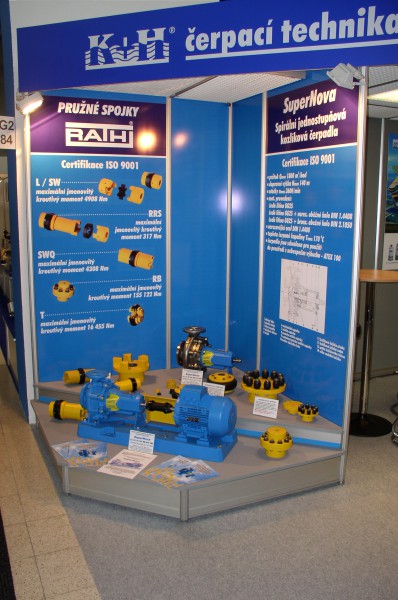

Pružné spojky Rathi

Firma RATHI, jejíž pružné spojky zde představujeme, vznikla v roce 1941 v průmyslovém městě PUNE, 180 km jižně od Bombajského přístavu. Od roku 1947, kdy byla založena RATHI Engineering Works, se firma zaměřila na strojírenské výrobky. Roku 1993 patřila firma mezi první společnosti v Indii certifikované ISO 9001.

V roce 1995 se společnost přesunula do nového moderního závodu a transformovala se na firmu RATHI transpower PVT. Ltd. Více než 30-ti letá zkušenost s výrobou produktů na přenášení kroutícího momentu je promítnuta do výrobků, z nichž některé zde nabízíme.

Řekli o spojkách RATHI

Sterling – Belgie

„Rathi spojky jsou každodenní součásti našeho dne.“

RNE Pump - Jižní Afrika

„Rathi spojky se perfektně hodí k našim těžkým čerpadlům v Gold Mines.“

Wernert Pump – Německo

„Bylo štěstí přejít k RATHI.“

Ebsray, Kelair - Jižní Cross, Regent – Austrálie

„Nejlépe sloužící spojky za posledních 10 let.“

Plenty Mirrlees Pumps

„Rathi spojky přidávají našim čerpadlům na kvalitě.“

VOLBA SPOJKY, PROVOZNÍ FAKTOR

Správná volba spojky určuje její životnost a provozní spolehlivost. Z těchto důvodů potřebují znát odborníci i zástupci firmy RATHI nezbytné informace o vlastnostech hnacích a hnaných strojů a dále jejich některé technické údaje.

zatřídění hnaného stroje (čerpadlo, ventilátor, kompresor, pásový dopravník, drtič,…..)
druh pohonu (elektromotor, turbína, dieselmotor, elektromotor s převodovkou…….)
provozní hodiny za den
velikost přenášeného výkonu
výstupní otáčky hnacího stroje
průměry hřídelů hnacího a hnaného stroje
při požadavku na spojku s mezikusem jeho velikost

Přestože se může zdát, že zvolit správnou spojku není složitý technický problém, jsou předchozí vstupní údaje velmi důležité a nevyplatí se je podceňovat.
Pro rychlý návrh můžete použít následující návod.

JAK NAVRHNOUT SPRÁVNĚ SPOJKU a PROVOZNÍ FAKTOR

Proč zvolit spojky RATHI

Unikátní dělený pružný pás.

Spojka SW a spojka s mezikusem RRS a SWQ – využívá jako tlumící prvek unikátní dělený pružný pás. Unikátnost tohoto řešení tlumícího prvku spočívá v jeho snadné výměně v případě opotřebení. Při výměně odpadá rozpojení pohonu a následné seřizování souososti. Prováděním této jednoduché kontroly pružného prvku spojky, a v případě opotřebení jeho okamžitou výměnou, lze předejít vážnějším haváriím strojů a ekonomickým ztrátám.

Nejprodávanější spojka RATHI

Spojky SW se zařadily mezi nejprodávanější z nabízených spojek RATHI. Tato skutečnost je ovlivněna následujícími faktory:

na skladě jsou náboje s hotovou dírou a drážkou pro pero (odkaz na zadní str. ceníku) (od průměru 14 do průměru 80 mm)
dělený pružný pás lze snadno vyměnit bez demontáže elektromotoru a následného seřizování souososti
díky dělenému pružnému pásu lze i pravidelně kontrolovat jeho stav a v případě opotřebení (např. častým startem ) jej vyměnit a předejít tak havárii spojky
díky skladovým zásobám spojek s hotovou dírou a drážkou pro pero je velmi pravděpodobné že Vám v případě havárie spojky rychle dodáme spojku novou

Kopie spojek RATHI SW, RRS a SWQ

Někteří výrobci čerpadel napodobují spojky s děleným pásem. Na trhu jsou tyto výrobky značeny PS (pružná spojka SW), PSM (pružná spojka s mezikusem RRS) a PSU (pružná spojka s mezikusem SWQ). Objednejte originál a porovnejte kvalitu spojky a pružného pásu, povrchovou úpravu, značení jednotlivých částí spojky a tím její identifikaci, kvalitu balení a cenu. Originál je originál.

Převodní tabulka spojek RATHI a spojek PS, PSM a PSU

Originál RATHI - typ	velikost
SW (PS)	95	100	110	150	190	225	226	276	280	295	2995	300	350
RRS (PSM) (100,140,180)	95	100	110	150	190	225	226
SWQ (PSU)	95	100	110	150	190	225	260	276	280	295	2955	300	350

Kopie PS, PSM, PSU

Kopie PS, PSM, PSU	max. průměr přes zajišťovací kroužek (mm)
PS (SW)	65	78	96	111	129	142	153	175	*	*	*	*	*
PSM (RRS) (100,140,180)	65	78	96	111	129	142	153
PSU (SWQ)	*	*	*	*	*	*	*	175	208	253	253 V	272	323

* tyto velikosti se u spojek PS nevyrábí

Nevýbušná spojka s mezikusem typ SWQ

Tato varianta spojky SWQ nachází využití u kozlíkových čerpadel při čerpání PHM a při jiných aplikacích v prostředí s nebezpečím výbuchu. Je dodávána v nevýbušném provedení ExII2GD.

Výhodný poměr cena a přenášený výkon

Příklady vybraných cen spojek, alternativ, náhrad

typ spojky	přenášený výkon (příklad)	cena Kč bez DPH	Poznámka
SW095	5,5 kW, 2900 ot/min	780,-	skladem s hotovou dírou a drážkou pro pero v průměrech 14, 16, 18, 19, 22, 24, 28 mm
SW110	22 kW, 2900 ot/min	1.520,-	skladem s hotovou dírou a drážkou pro pero průměr 19, 22, 24, 25, 28, 30, 32, 35, 36, 38 mm
RB 125	26 kW, 1500 ot/min	1.220,-	náhrada spojky BKN 125
RB162	82 kW, 1500 ot/min	1.750,-	náhrada spojky BKN 160
T-8	55 kW, 1500 ot/min	6.350,-
T-12	209 kW, 1500 ot/min	15.840,-
RN95	30 kW, 3000 ot/min	1.310,-	náhrada spojky N-eupex B95
RNS140	113 kW, 3000 ot/min	12.860,-	s mezikusem 180 mm N–eupex H 140

Spojky s mezikusem RRS , SWQ a RNS

U těchto spojek je navíc mezi náboje vložen mezikus zvolené délky (100, 140, 180, 200, 250 mm). Tyto spojky nacházejí největší užití u kozlíkových čerpadel (např. spirální kozlíková čerpadla ZLND dle DIN 24255/EN733), kde je použití mezikusu velmi efektivní. Po uvolnění mezikusu a jeho vyjmutím vzniká montážní mezera , která umožní vyjmutí rotoru čerpadla, tak jak je ukázáno na obrázcích

Demontáž krytu a mezikusu spojky RRS

Demontáž hydraulické a mechanické části čerpadla bez demontáže elektromotoru

Nejdůležitější na celé operaci je skutečnost, že spirála čerpadla a hnací stroj (např. elektromotor) se nedemontují a zůstávají osově seřízeny.

Alternativa spojek BKN, RUPEX, N-EUPEX a Periflex

Některé typy spojek RATHI jsou alternativní náhradou za stávající, často používané spojky českých i světových výrobců.
Tak např. čepové spojky RB jsou levnější alternativou spojek RUPEX - RWN a dále na první pohled obdobou českých spojek BKN, od kterých se odlišují především počtem tlumících prvků a hlavně pružnými vlastnostmi soudečkových pouzder včetně progresivně narůstající charakteristiky tuhosti celé spojky. Díky těmto vlastnostem jsou schopny efektivně eliminovat rázy a vibrace při nízké hlučnosti chodu hnacího a hnaného stroje. Současně si však zachovávají velmi příznivou cenovou hladinu.
Další spojkou, která má své alternativy na trhu spojek je spojka N-Flex. Její typy RN a s mezikusem typ RSN jsou rozměrově i parametrově shodné se spojkami N-eupex. A poslední z řady spojek RATHI typ Tyre-flex s gumovou obručí má svou alternativu ve všeobecně označovaných spojkách „Periflex“ jejímž představitelem je česká spojka SPO.

Spojka RATHI typ RB a proč použít tuto spojku

lepší tlumení přenášených vibrací (tlumící prvek je pryž soudečkového tvaru oproti tvrdému silonovému válečku)
větší výběr - 20 typů spojek RB (max. průměr 900 mm) oproti 11 velikostem spojek BKN (max. pr. 400 mm) - tzn. optimálnější výběr spojky pro přenášený výkon
spojky RB jsou do velikosti 560 mm běžně skladem!!!

Spojka RATHI N-Flex (typ RN a RNS) a proč použít tuto spojku

100% rozměrová a parametrová náhrada – viz tabulka
příznivější cena
skladem do velikosti 225

Spojka TYRE-flex a proč použít tuto spojku

větší výběr - 12 typů spojky TYRE-flex oproti 8 velikostem SPO1 spojky - tzn. optimálnější výběr spojky pro přenášený výkon
spojky T, TO jsou běžně skladem
pružný prvek, tzv. „pryžová obruč“, je vyráběna ve třech materiálových variantách, které umožňují využít spojky Tyre-flex ve velmi široké oblasti hodnocené z pohledu prostředí, teploty, chemických vlivů apod.
- NR – základní provedení z přírodní pryže nachází využití v běžných podmínkách
- NBR – provedení ze synthetické pryže je vhodné pro aplikace se zvýšeným požadavkem na chemickou odolnost a především odolnost proti olejům
- FRAS – toto provedení pryžové obruče umožňuje použití spojky v aplikacích při kterých je vyžadována ohnivzdornost nebo antistatické vlastnosti tlumícího prvku

Uživatelé spojek RATHI v ČR

Je velmi těžké vyjmenovat všechny uživatele spojek RATHI. Mezi naše pravidelné zákazníky patří nejen výrobci strojů, zařízení a agregátů (čerpadla, ventilátory, dopravníky, lisy atd.), ale také výrobní závody a koncoví uživatelé zařízení kde jsou spojky RATHI užity pro přenos kroutícího momentu. Proto je níže uvedený seznam zákazníků výčtem pouze těch nejznámějších.
